Misurare l'uniformità della temperatura in un forno di ricottura a scatola è un aspetto critico per garantire la qualità e la coerenza dei processi di trattamento termico. In qualità di fornitore di forni di ricottura, comprendiamo l'importanza del controllo accurato e dell'uniformità della temperatura. In questo post del blog discuteremo dei vari metodi e tecniche per misurare l'uniformità della temperatura in un forno di ricottura a scatola, nonché dell'importanza di mantenere una corretta distribuzione della temperatura.
Perché l’uniformità della temperatura è importante
L'uniformità della temperatura è essenziale nei forni di ricottura a scatola perché influisce direttamente sulla qualità dei prodotti ricotti. Temperature incoerenti possono portare a variazioni nelle proprietà del materiale, come durezza, duttilità e struttura dei grani. Queste variazioni possono provocare difetti del prodotto, prestazioni ridotte e persino guasti del prodotto. Pertanto, mantenere un elevato livello di uniformità della temperatura è fondamentale per ottenere risultati di trattamento termico coerenti e affidabili.
Metodi per misurare l'uniformità della temperatura
Sono disponibili diversi metodi per misurare l'uniformità della temperatura in un forno di ricottura a scatola. Ciascun metodo presenta vantaggi e limiti e la scelta del metodo dipende da vari fattori, quali le dimensioni e il design del forno, il tipo di prodotto da ricottura e il livello di precisione richiesto.
Termocoppie
Le termocoppie sono uno dei dispositivi più comunemente utilizzati per misurare la temperatura nei forni di ricottura delle scatole. Sono semplici, affidabili e possono fornire misurazioni accurate della temperatura in un ampio intervallo di temperature. Le termocoppie funzionano generando una tensione proporzionale alla differenza di temperatura tra due giunzioni. Posizionando più termocoppie in punti diversi all'interno del forno, è possibile misurare la distribuzione della temperatura e determinare il livello di uniformità.
Per misurare l'uniformità della temperatura utilizzando le termocoppie, una serie di termocoppie viene posizionata in punti strategici all'interno del forno, come gli angoli, i bordi e il centro. Le termocoppie sono collegate ad un sistema di acquisizione dati, che registra le letture della temperatura a intervalli regolari. I dati vengono quindi analizzati per determinare la variazione di temperatura nel forno.
Termografia a infrarossi
La termografia a infrarossi è un altro metodo per misurare l'uniformità della temperatura nei forni di ricottura delle scatole. Implica l'utilizzo di una telecamera a infrarossi per catturare l'immagine termica dell'interno del forno. La telecamera rileva la radiazione infrarossa emessa dal forno e la converte in una mappa della temperatura. Questa mappa fornisce una rappresentazione visiva della distribuzione della temperatura all'interno del forno, consentendo una facile identificazione dei punti caldi e freddi.
La termografia a infrarossi è un metodo senza contatto, ovvero non richiede il contatto fisico con il forno o con il prodotto da ricottura. Ciò lo rende un metodo comodo e sicuro per misurare l'uniformità della temperatura, soprattutto in ambienti ad alta temperatura. Tuttavia, la termografia a infrarossi presenta alcune limitazioni, come l’impossibilità di misurare la temperatura all’interno di materiali opachi e l’influenza dell’emissività superficiale sulla precisione delle misurazioni.
Mappatura della temperatura
La mappatura della temperatura è un metodo completo per misurare l'uniformità della temperatura nei forni di ricottura delle scatole. Implica l’utilizzo di una rete di sensori di temperatura per misurare la temperatura in più punti all’interno del forno. I sensori sono generalmente posizionati su uno schema a griglia per garantire che l'intero volume del forno sia coperto. I dati sulla temperatura vengono quindi raccolti e analizzati per creare una mappa dettagliata della temperatura del forno.
La mappatura della temperatura fornisce un quadro più accurato e dettagliato della distribuzione della temperatura all'interno del forno rispetto ad altri metodi. Permette l'identificazione delle variazioni di temperatura locali e la determinazione dell'uniformità della temperatura complessiva. Tuttavia, la mappatura della temperatura può richiedere molto tempo ed essere costosa, soprattutto per i forni di grandi dimensioni.
Fattori che influenzano l'uniformità della temperatura
Diversi fattori possono influenzare l’uniformità della temperatura in un forno di ricottura a scatola. Comprendere questi fattori è essenziale per mantenere una corretta distribuzione della temperatura e garantire la qualità dei prodotti ricotti.
Progettazione della fornace
La progettazione del forno di ricottura a scatola gioca un ruolo cruciale nel determinare l'uniformità della temperatura. Fattori come le dimensioni e la forma del forno, la posizione degli elementi riscaldanti e il modello del flusso d'aria possono influenzare la distribuzione della temperatura. Un forno ben progettato dovrebbe avere un sistema di riscaldamento uniforme e un adeguato schema del flusso d'aria per garantire che la temperatura sia distribuita uniformemente in tutto il forno.
Caricamento configurazione
Anche il modo in cui i prodotti vengono caricati nel forno può influenzare l’uniformità della temperatura. Se i prodotti non vengono caricati in modo uniforme o se ci sono degli spazi tra i prodotti, si possono creare punti caldi e freddi all'interno del forno. Pertanto, è importante garantire che i prodotti siano caricati in modo da consentire un flusso d'aria e un trasferimento di calore adeguati.
Elementi riscaldanti
Il tipo e il posizionamento degli elementi riscaldanti possono avere un impatto significativo sull'uniformità della temperatura. Diversi tipi di elementi riscaldanti, come riscaldatori a resistenza elettrica, bruciatori a gas e riscaldatori a induzione, hanno caratteristiche di riscaldamento diverse. Il posizionamento degli elementi riscaldanti deve essere progettato attentamente per garantire che il calore sia distribuito uniformemente in tutto il forno.
Isolamento
L'isolamento del forno è un altro fattore importante che influisce sull'uniformità della temperatura. Un forno ben isolato può ridurre la perdita di calore e mantenere una temperatura più stabile all’interno del forno. Uno scarso isolamento può portare a variazioni di temperatura e sprechi energetici.
Mantenimento dell'uniformità della temperatura
Una volta misurata l'uniformità della temperatura in un forno di ricottura a scatola, è importante adottare misure per mantenerla. Ecco alcuni suggerimenti per mantenere l’uniformità della temperatura:
Calibrazione regolare
La calibrazione regolare dei sensori di temperatura e dei sistemi di controllo è essenziale per garantire misurazioni e controlli accurati della temperatura. La calibrazione deve essere eseguita a intervalli regolari per garantire che i sensori funzionino correttamente e che le letture della temperatura siano accurate.
Monitoraggio e adeguamento
Il monitoraggio continuo della temperatura all'interno del forno è necessario per rilevare eventuali variazioni nell'uniformità della temperatura. Se vengono rilevate eventuali deviazioni dalla temperatura desiderata, è necessario apportare modifiche al sistema di riscaldamento o alla configurazione di carico per ripristinare l'uniformità della temperatura.
Manutenzione e pulizia
La manutenzione e la pulizia regolari del forno sono importanti per mantenerne le prestazioni e l'uniformità della temperatura. Gli elementi riscaldanti, l'isolamento e il sistema di flusso d'aria devono essere ispezionati e puliti regolarmente per garantire che funzionino correttamente.
Conclusione
Misurare e mantenere l'uniformità della temperatura in un forno di ricottura a scatola è fondamentale per garantire la qualità e la coerenza dei processi di trattamento termico. Utilizzando metodi e tecniche appropriati per misurare l'uniformità della temperatura e adottando misure per mantenerla, è possibile ottenere risultati di trattamento termico affidabili e coerenti.

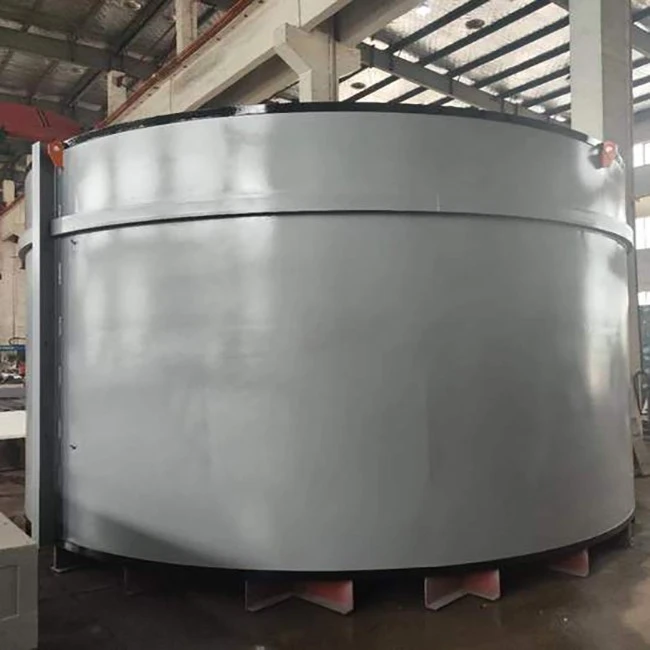

Se sei interessato a saperne di più sui nostri forni di ricottura a scatola o su altri tipi di forni di ricottura, come ilForno di ricottura sotto vuoto a carrello,Forno di ricottura a pozzo, OForno di ricottura rapida, vi preghiamo di contattarci per discutere le vostre esigenze specifiche. Siamo qui per fornirti le migliori soluzioni per le tue esigenze di trattamento termico.
Riferimenti
- Manuale ASM, volume 4: Trattamento termico. ASM Internazionale.
- ASTM E230 - Specifiche standard e temperatura - Tabelle della forza elettromotrice (fem) per termocoppie standardizzate. ASTM Internazionale.
- ISO 9001:2015 - Sistemi di Gestione della Qualità - Requisiti. Organizzazione internazionale per la standardizzazione.
